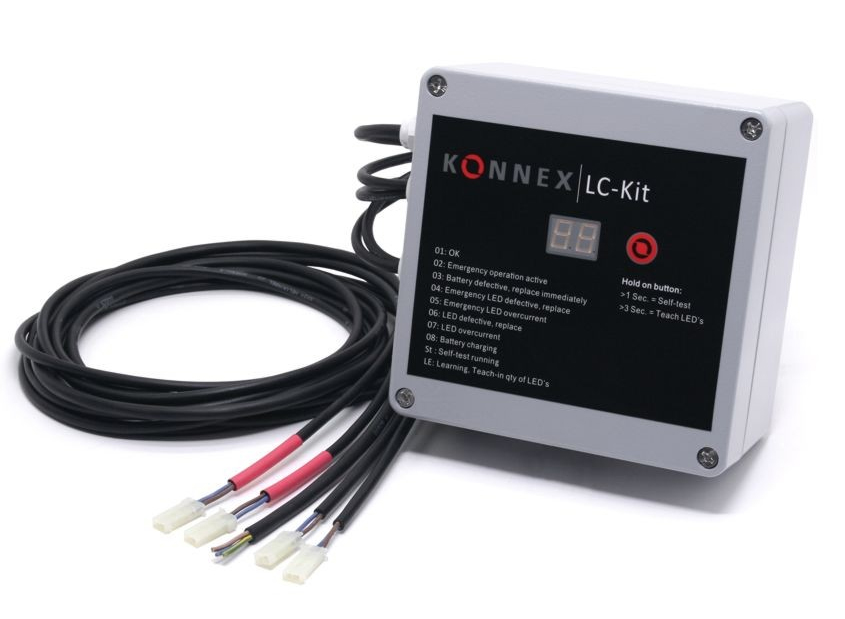

KONNEX LC-KIT
Lift-Car-Kit für Fahrstuhlschacht mit Notstrom-Funktion
Das KONNEX LC-Kit ist eine wasserdichte Steuereinheit (Schutzklasse IP65), speziell entwickelt für die Beleuchtung von Aufzugskabinen. Es steuert 4 bis 9 LED-Einbaustrahler und verfügt über eine integrierte Notstrom-Funktion, die im Falle eines Stromausfalls für Sicherheit und Orientierung sorgt.
Hauptfunktion: Sicherheit im Ernstfall
Bei Ausfall der 230V-Stromversorgung schaltet das LC-Kit automatisch in den Notbetrieb.
Zwei LED-Einbaustrahler werden aktiviert und sorgen für mindestens 2 Stunden Notbeleuchtung, um Panik zu vermeiden und Sicherheit zu gewährleisten.
Smarte Beleuchtungslösung für Aufzugskabinen – sicher, effizient und robust.
Einfache Installation & schneller Austausch:
Robustes Aluminiumgehäuse mit 2 m langen, Öl-resistenten Gummikabeln und Schnellanschlüssen für LED-Einbaustrahler.
Intelligentes Status-Display:
Leuchtendes Display mit sofort sichtbarer Fehlercode-Anzeige. LED-Konfiguration per Ein-Knopf-Anlernen – kein Öffnen des Gehäuses notwendig.
Optionaler Testmodus:
Mit einem Schlüsselschalter in der Kabine kann die Notlicht-Funktion bequem getestet werden – ein Gang auf die Kabine entfällt.
Anti-Vandalismus-Schutz (optional):

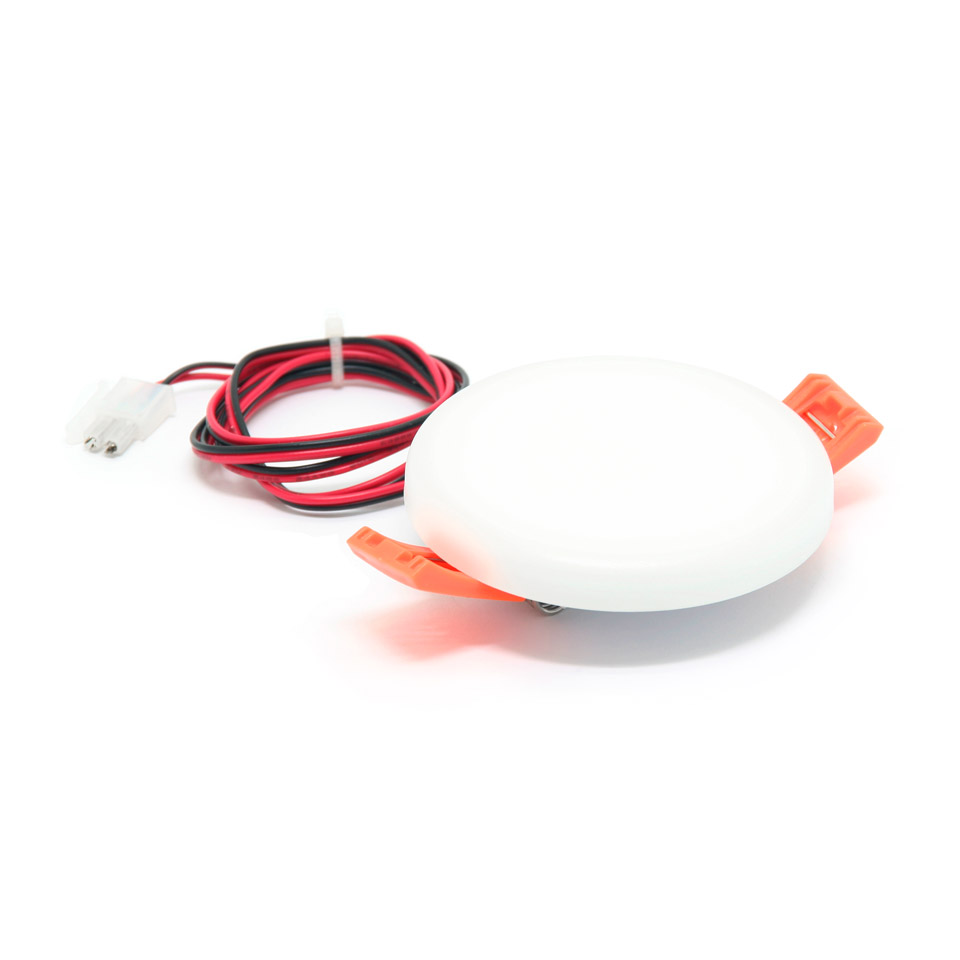

Spezielle LED-Strahler gemäß DIN EN 81-71 Klasse 2 schützen gegen Ausbau, Zerstörung und Feuer.
Energiesparender Wächtermodus (optional):
Bei längerer Inaktivität kann die Beleuchtung automatisch gedimmt oder ausgeschaltet werden. Erkennt das System Bewegung, wird das Licht automatisch wieder eingeschaltet.
| KONNEX LC-Kit (Lift-Car-Kit) | ||
|
Product information Produktinformationen |
Typ |
Control unit for LED lift lighting with emergency power function Steuereinheit für LED-Aufzugsbeleuchtung mit Notstrom-Funktion |
|
Use Anwendung |
Elevator car lighting (lift car) Aufzugskabinenbeleuchtung (Lift-Car) |
|
|
Protection class Schutzklasse |
IP65 – Waterproof IP65 – Wasserdicht |
|
|
Mounting position Montageposition |
Directly on the lift car Direkt auf dem Fahrkorb |
|
|
Power supply & emergency mode Stromversorgung & Notbetrieb |
Input voltage Eingangsspannung |
230V AC, 50-60 Hz |
|
Emergency power function Notstrom-Funktion |
Automatic switch to emergency mode in the event of a power failure Automatischer Wechsel in Notbetrieb bei Netzausfall |
|
|
Emergency lighting Notbeleuchtung |
≥ 2 h | |
|
Number of LEDs in an emergency Anzahl LEDs im Notfall |
2 pieces 2 Stück |
|
|
Compatible spotlights Kompatible Leuchtmittel |

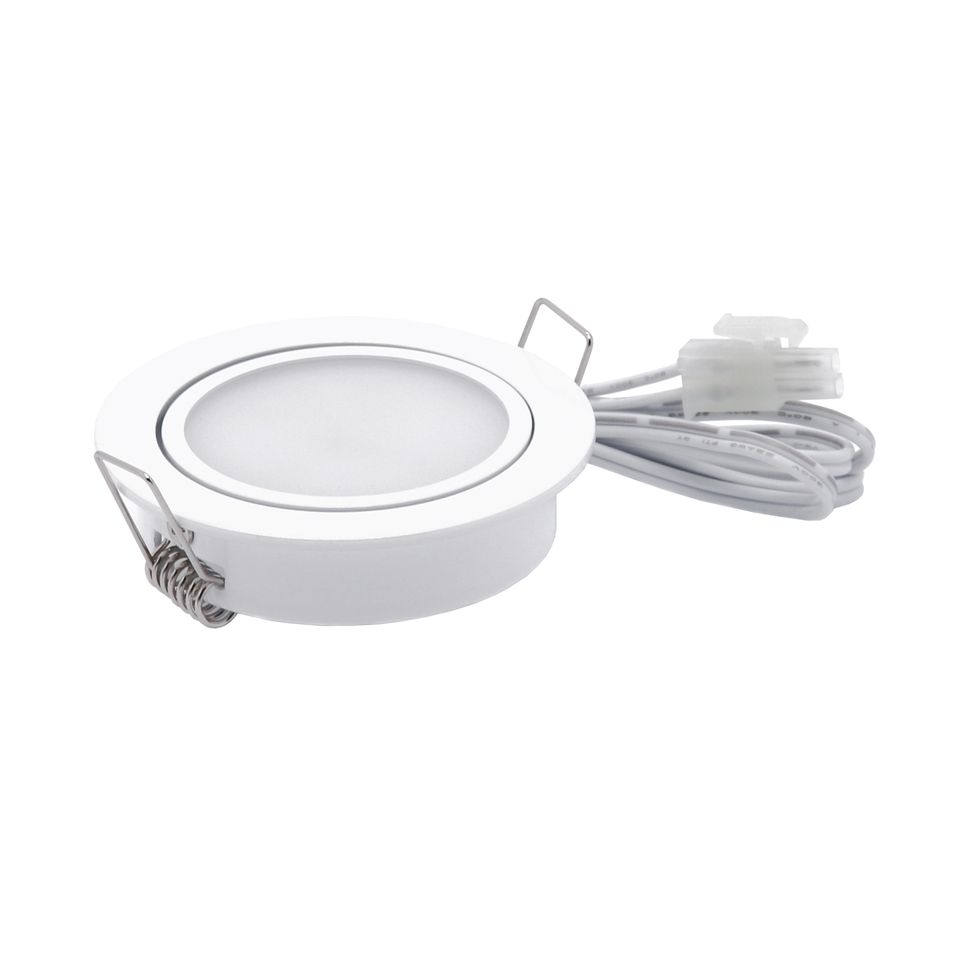

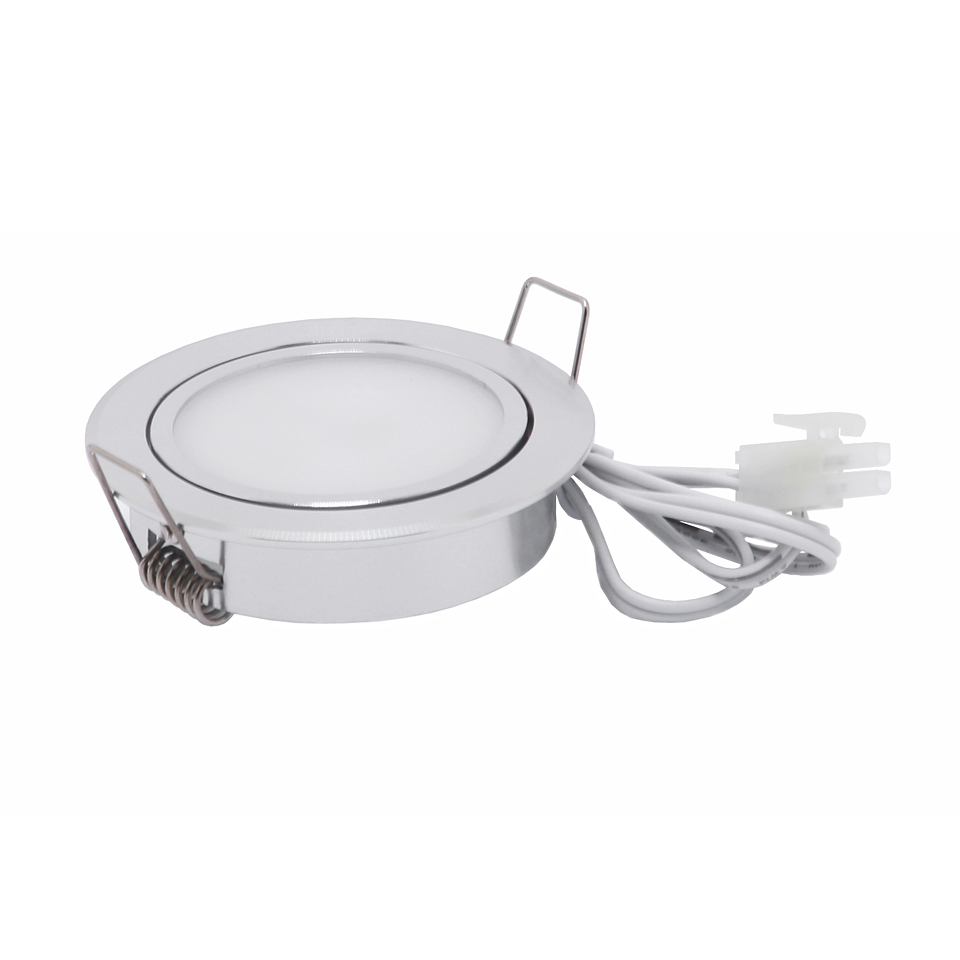

Only 4 to 9 KONNEX LED recessed spotlights (3 W per unit) Nur 4 bis 9 KONNEX LED-Einbaustrahler (3 W je Einheit) |
|
|
Control & operation Steuerung & Bedienung |
LED configuration LED-Konfiguration |
Automatic learning via push button Automatisches Anlernen per Drucktaster |
| Display |
Illuminated status display with error code display Leuchtendes Status-Display mit Fehlercode-Anzeige |
|
|
Programming port Programmierzugang |
No need to open the housing for configuration Gehäuse muss zur Konfiguration nicht geöffnet werden |
|
|
Cable lenght Kabellänge |
2 m, oil-resistant, with quick connectors 2 m, ölresistent, mit Schnellanschlüssen |
|
|
Optional features Optionale Funktionen |
Test mode via key switch Testmodus über Schlüsselschalter |
Function test of emergency lighting without access to the lift car Funktionstest der Notbeleuchtung ohne Zugang zum Fahrkorb |
|
Anti-vandalism LEDs Anti-Vandalismus-LEDs |
Protection against removal, destruction, fire – in accordance with DIN EN 81-71 Class 2 Schutz gegen Ausbau, Zerstörung, Feuer – nach DIN EN 81-71 Klasse 2 |
|
|
Energy saving mode (guard) Energiesparmodus (Wächter) |
Switching off or dimming cabin lighting when inactive – automatic reactivation when movement is detected Abschaltung oder Dimmung der Kabinenbeleuchtung bei Inaktivität – automatische Reaktivierung bei Bewegung |
|
|
Mechanical features Mechanische Eigenschaften |
Housing material Gehäusematerial |
Aluminium, robust |
|
Installation Montage |
Directly on the lift car Direkt auf dem Fahrkorb |
|
|
Dimensions Abmessungen |
180 x 180 x 100 mm | |
|
Weight Gewicht |
4,5 kg | |
|
Special information Besondere Hinweise |
Operation in emergency power mode is only guaranteed with KONNEX LED recessed spotlights. Der Betrieb im Notstrommodus ist nur mit KONNEX LED-Einbaustrahlern garantiert. |
|
|
The installation must only be carried out by qualified specialists. Die Installation darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. |
||
|
Please observe the applicable regulations for emergency lighting in lifts (e.g. EN 81-20, EN 81-71). Bitte beachten Sie die geltenden Vorschriften zur Notbeleuchtung in Aufzügen (z. B. EN 81-20, EN 81-71). |
||
KONNEX LC-Kit | für moderne Aufzugskabinen, bei denen Sicherheit, Effizienz und einfache Handhabung an erster Stelle stehen.
