LIGHTBELT Iluminación de cofre de ascensores –
¡muy sencillo y seguro!
Debería estar preparado para esta fecha: Las nuevas normas europeas de ascensores, EN81-20/50, entraron en vigor el 1 de septiembre de 2017. Entre otras cosas, prescriben una mejor iluminación para los huecos de los ascensores. Gracias a su luz LED uniforme y clara, la LIGHTBELT cumple perfectamente con estos nuevos requisitos.

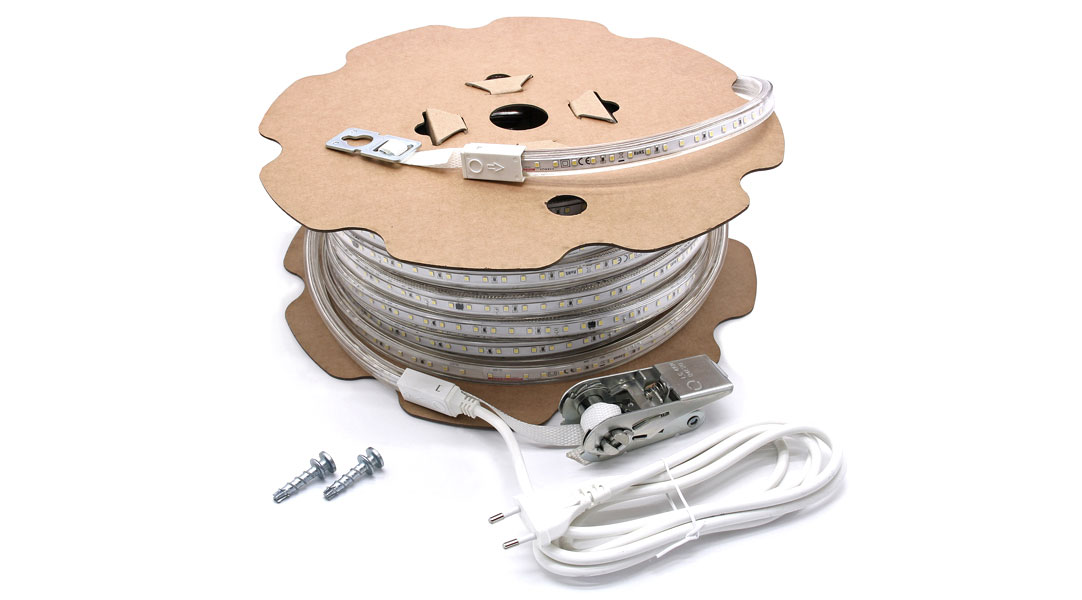

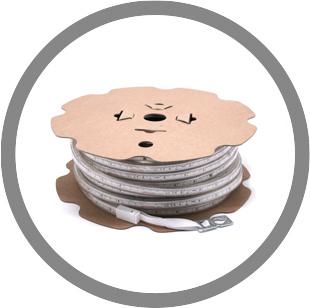

El sistema completo LIGHTBELT
formado por
La buenas ideas llevadas a la práctica,
como LIGHTBELT. El genial sistema LED para la iluminación del cofre de ascensor. El inventor y constructor de componentes técnicos para ascensores, Jürgen Andretzky, tuvo la idea de que los avances en la iluminación LED moderna se podrían utilizar cada vez más para los ascensores, especialmente en el ámbito de las cabinas de ascensor. Aporta una iluminación importante para la seguridad de los cofres de ascensor pero se ahorra, con frecuencia, en los ciclos de modernización. Sus observaciones se tradujeron en hechos y desarrolló con LIGHTBELT una banda de luz con un montaje súper sencillo de gran flexibilidad y con la mejor iluminación posible. De este modo, LIGHTBELT contribuye considerablemente a la seguridad de los montadores que trabajan en los cofres de ascensor.
Ficha técnica
| Lichtstrom Luminous flux |
1.000 lm/m 1,000 lm/m |
| max. Länge max. length |
100 m |
| Kürzbarkeit Cutability |
0,5 m 0.5 m |
| Querschnittsfläche Schacht 20 Lux (berechnet) Cross-section area well 20 Lux (calculated) |
max. 18 m² |
| Querschnittsfläche Schacht 50 Lux (berechnet) Cross-section area well 50 Lux (calculated) |
max. 7 m² |
| Spannung Voltage |
220-240V AC / 50-60Hz |
| Leistungsaufnahme Input power |
9 W/m |
| Anzahl LED/m Amount LED/m |
84 LED/m |
| IP Schutzart IP protection class |
IP 54, IP67 (optional) |
| Farbtemperatur Color temperature |
6.000 K 6,000 K |
| Abstrahlwinkel Beam angle |
120° |
| Betriebstemperatur Schlauch Operating temperature |
+20°C bis +40°C +20°C to +40°C |
| Umgebungstemperatur Schacht Ambient temperature well |
-20°C bis +45°C -20°C to +45°C |
| Lebensdauer bei normal Betrieb Working lifetime |
20.000 Stunden 20,000 hours |
| Maße Lichtschlauch Dimension light-strip |
16 x 11 mm |
| Gewicht ohne Zuleitung Weight without supply line |
0,18 kg/m 0.18 kg/m |
| Zuleitung Supply line |
2 m Euro-Plug / 5 m, 10 m offenes Ende / WAGO 2 m europlug / 5 m, 10 m open ends / wago |
| Befestigungsart Fixing type |
2 Schrauben (im Lieferumfang erhalten) 2 screws (received in the scope of delivery) |
| Material Lichtschlauch Material strip |
PVC, selbstverlöschend PVC, self-extinguishing |
| Schutzklasse Protection class |
II |
| Zertifikate Certificates |
CE, ROHS, REACH, EMC |
| Normen Standards |
DIN EN 81-20, DIN EN 81-72, DIN EN IEC 60598-1 DIN EN 60598-2-21, DIN EN 62471 (RG0) |
| Zubehör Accessory |
Zugschalter, E-Box, Dimmer, Verlängerung 10 m Pull switch, E-Box, dimmer, connection coupling 10 m |
| Gleichrichter Rectifier |
auf Platine (im Schlauch) on board (in the strip) |
| Abkühl-Phase Cool-down period |
keine cool down phase without cool-down period |
El montaje de LIGHTBELT
El sistema completo de LIGHTBELT es muy fácil de montar y rápido. Incluso los cofres de ascensor ya existentes con tubos fluorescentes pueden trasformarse sin problemas. Para colgarlo, sólo se necesitan dos puntos de fijación entre los que se tensa la cinta de luz. Todo lo que necesita para la instalación se encuentra en el volumen de suministro. Y como los cofres de ascensor pueden tener distintas longitudes, el tubo de luz se puede adaptar de forma individual a todas las longitudes de cofre y podemos acortarlo cada 50 cm. Así se puede integrar LIGHTBELT en cada elevador de personas o mercancías, proporciona una claridad brillante y una mayor seguridad en el cofre de ascensor.

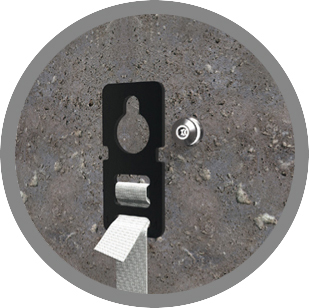

La fijación en la parte superior del cofre de ascensor:

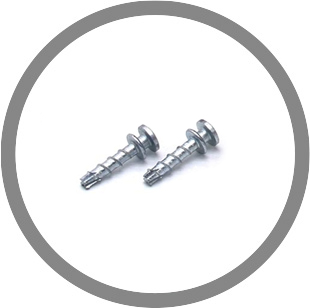

En el punto de fijación superior basta con un tornillo que sujete la cinta de luz. Para ello, perfore un agujero en el punto deseado y atornille los tornillos especiales suministrados de rosca e introdúzcalos en el muro directamente sin anclaje. Para ello es necesaria una llave de impacto con un a aplicación de llave de tuerca TORX Bit T30.

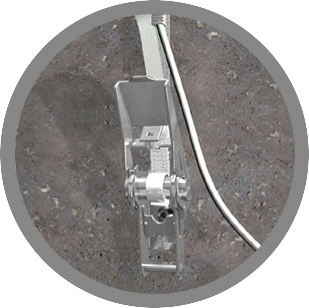

La fijación en la parte inferior del cofre de ascensor:

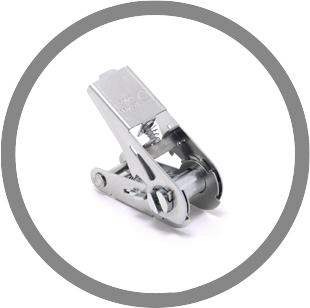

Marque el punto de perforación del trinquete en la pared con un lápiz. Perfore un agujero en la posición marcada. Entonces se fija el trinquete con el tornillo especial suministrado T30 sin clavija en la pared del cofre de ascensor. Ahora tense la banda de luz con el trinquete hasta que esté tensa. Ahora sólo tiene que enchufarla en la toma e inmediatamente una agradable luz clara de trabajo iluminará completamente el cofre de ascensor, proporcionándole comodidad y seguridad a los montadores.
Las nuevas normas europeas
Después de un período de transición de dos años, las nuevas normas de ascensores, DIN EN 81-20/50, pasaron a ser vinculantes a partir del 1 de septiembre para todos los ascensores de pasajeros y de carga de nueva puesta en servicio. Las normas prescriben los requisitos de seguridad que se aplican a los ascensores. Ahora se aplicarán requisitos más estrictos para la iluminación de los ascensores de pasajeros o de carga: se prescribe una intensidad luminosa general de al menos 20 lux y también a 1 m más allá del techo del ascensor, independientemente de la posición de la cabina. En el foso de la jaula, la intensidad debe llegar incluso a 50 lux. Estos nuevos requisitos deberían reducir eficazmente el riesgo de accidentes durante los trabajos de mantenimiento y reparación.
Ascensores de pasajeros o de carga: Gracias a una luz LED uniforme y brillante con una intensidad de luz de 1000 lúmenes/m, el LIGHTBELT cumple perfectamente estos nuevos requisitos.
Válido a partir del 1 de septiembre de 2017
Para ascensores de pasajeros y de mercancías
Al menos 20 lux en el hueco del ascensor
